灌封膠作為電子元器件、精密儀器及工業(yè)設(shè)備防護(hù)的核心材料，其固化速度直接影響生產(chǎn)效率與產(chǎn)品質(zhì)量。電子灌封膠作為一種重要的密封材料，發(fā)揮著不可替代的作用。它不僅能夠有效保護(hù)電子元件免受外界環(huán)境的侵蝕，還能提升產(chǎn)品的整體性能和穩(wěn)定性。但是灌封膠的固化速度卻常常成為影響生產(chǎn)效率的關(guān)鍵因素。那么，灌封膠如何快固化？有哪些固化方式？哪些因素會(huì)影響其灌封膠固化速度？接下來(lái)，研泰化學(xué)膠粘劑應(yīng)用工程師與大家做以下探討。

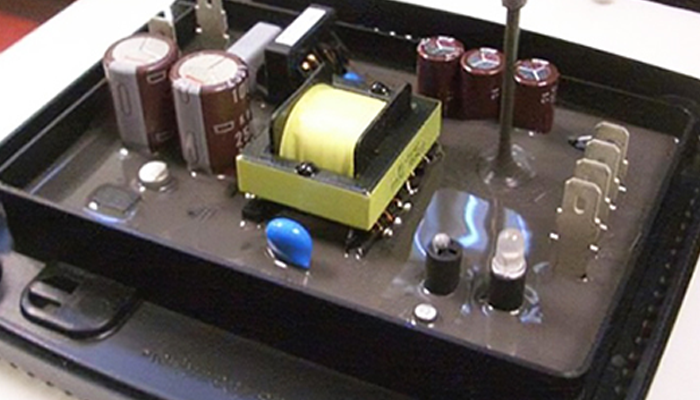

一、固化機(jī)理與核心影響因素

灌封膠的固化過(guò)程本質(zhì)是化學(xué)反應(yīng)驅(qū)動(dòng)的物理狀態(tài)轉(zhuǎn)變，其速度受三大核心因素制約：

1.溫度效應(yīng)：化學(xué)反應(yīng)速率隨溫度升高呈指數(shù)級(jí)增長(zhǎng)。以環(huán)氧樹(shù)脂灌封膠為例，60℃加熱條件下固化時(shí)間可縮短至1.5小時(shí)，而常溫固化需24小時(shí)以上。

2.配方優(yōu)化：固化劑種類與用量是關(guān)鍵變量。鉑金類灌封膠通過(guò)調(diào)整催化劑比例，可在100℃下實(shí)現(xiàn)10分鐘固化2cm厚膠層的效果。

3.環(huán)境條件：濕度對(duì)濕氣固化型灌封膠影響顯著，而有機(jī)硅灌封膠在低濕度環(huán)境下固化效率更高。

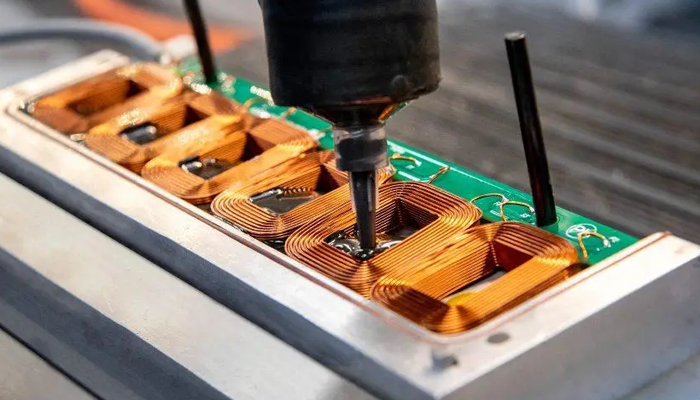

二、加速固化技術(shù)路徑

（一）物理干預(yù)技術(shù)

1.熱能強(qiáng)化固化

設(shè)備選擇：烘箱、熱板、紅外加熱器等設(shè)備可實(shí)現(xiàn)精準(zhǔn)控溫。例如，80℃加熱可使有機(jī)硅灌封膠固化時(shí)間從72小時(shí)縮短至1-2小時(shí)。

工藝優(yōu)化：采用階梯式升溫策略，先60℃預(yù)固化2小時(shí)，再升溫至80℃完成固化，可避免熱應(yīng)力導(dǎo)致的開(kāi)裂風(fēng)險(xiǎn)。

2.預(yù)處理技術(shù)

A組分預(yù)熱：將A劑加熱至60-80℃保持1-2小時(shí)，可有效去除濕氣并激活分子活性。

混合后靜置：攪拌后靜置10分鐘排泡，可減少固化缺陷，提升固化均勻性。

（二）化學(xué)配方優(yōu)化

1.固化劑精準(zhǔn)調(diào)控

用量調(diào)整：在推薦范圍內(nèi)增加固化劑比例（如5%-10%），可顯著提升反應(yīng)速率。但需注意，過(guò)量添加可能導(dǎo)致脆性增加或收縮率超標(biāo)。

催化劑替代：采用潛伏性固化劑或微膠囊化技術(shù)，可實(shí)現(xiàn)延遲固化與快速固化的平衡。

2.配方體系升級(jí)

雙組分協(xié)同：通過(guò)優(yōu)化A/B組分比例（如1:1加成型體系），可提升反應(yīng)效率。

填料改性：添加納米級(jí)填料可縮短固化時(shí)間，同時(shí)增強(qiáng)機(jī)械性能。

（三）工藝參數(shù)優(yōu)化

1.配膠量控制：單次配膠量超過(guò)500g時(shí)，混合反應(yīng)產(chǎn)生的熱量可加速固化，但需注意散熱管理。

2.攪拌工藝改進(jìn)：延長(zhǎng)攪拌時(shí)間至3-5分鐘，確保組分充分溶解，可提升固化效率。

3.環(huán)境濕度控制：在濕度低于40%的環(huán)境下操作，可避免濕氣固化型灌封膠的表面發(fā)黏問(wèn)題。

三、不同類型灌封膠的固化策略

1.環(huán)氧樹(shù)脂灌封膠

推薦60-80℃加熱固化，配合真空脫泡工藝，可實(shí)現(xiàn)1.5小時(shí)固化。

添加促進(jìn)劑可縮短至1小時(shí)，但需測(cè)試耐溫性能。

2.有機(jī)硅灌封膠

室溫固化需48-72小時(shí)，加熱至80℃可縮短至2小時(shí)。

采用加成型體系時(shí)，可通過(guò)調(diào)整鉑金催化劑用量實(shí)現(xiàn)固化時(shí)間調(diào)控。

3.聚氨酯灌封膠

濕度敏感型配方需控制環(huán)境濕度，加熱固化可縮短至4小時(shí)。

添加異氰酸酯類固化劑可提升反應(yīng)速率。

四、質(zhì)量控制與風(fēng)險(xiǎn)防范

1.性能驗(yàn)證：加速固化后需進(jìn)行硬度測(cè)試、介電強(qiáng)度測(cè)試及熱循環(huán)測(cè)試，確保性能達(dá)標(biāo)。

2.缺陷預(yù)防：避免局部過(guò)熱導(dǎo)致氣泡或開(kāi)裂，建議采用分段加熱工藝。

3.安全操作：加熱設(shè)備需配備溫控系統(tǒng)，操作人員需佩戴防護(hù)裝備。

綜合上述，在實(shí)際的應(yīng)用中，需要根據(jù)具體情況選擇合適的固化方式和加速方法。例如，對(duì)于小型電子元件的灌封，可以選擇室溫固化或加熱固化，并根據(jù)生產(chǎn)需求調(diào)整固化時(shí)間和溫度。對(duì)于大型設(shè)備或結(jié)構(gòu)件的灌封，則可能需要采用更高效的加熱固化方式，如使用大型加熱爐進(jìn)行批量處理，以縮短生產(chǎn)周期。同時(shí)，還需要注意灌封膠的存儲(chǔ)和使用條件，避免受潮、污染或過(guò)期使用，以確保其性能的穩(wěn)定性和可靠性。

灌封膠的固化方式多種多樣，固化速度受到多種因素的影響。為了加速灌封膠的固化，可以采取加熱固化、優(yōu)化配方等多種方法。在實(shí)際應(yīng)用中，需要根據(jù)具體情況選擇合適的固化方式和加速方法，以確保灌封膠的性能和穩(wěn)定性。更多關(guān)于電子灌封膠的應(yīng)用粘接知識(shí)請(qǐng)持續(xù)關(guān)注研泰化學(xué)官網(wǎng)。
