在電子設(shè)備維修與元器件更換過程中，灌封膠的去除是關(guān)鍵環(huán)節(jié)。不同類型灌封膠因化學(xué)特性差異，需采用針對性除膠方法。以下從導(dǎo)熱灌封膠、有機(jī)硅灌封膠、環(huán)氧樹脂灌封膠、聚氨酯灌封膠四大常用類型展開分析，結(jié)合實踐案例與實驗數(shù)據(jù)，為電子工程師提供系統(tǒng)性解決方案。

一、導(dǎo)熱灌封膠的除膠策略

導(dǎo)熱灌封膠的核心成分以硅基聚合物為主，其去除需結(jié)合物理與化學(xué)手段。對于未固化膠體，可利用丙酮或甲苯進(jìn)行溶解，實驗數(shù)據(jù)顯示，在25℃環(huán)境下，丙酮對硅基導(dǎo)熱膠的溶解效率可達(dá)95%以上。針對固化膠體，需采用兩步法：首先通過熱風(fēng)槍將膠體加熱至180-220℃，持續(xù)5-8分鐘使其碳化，隨后用手術(shù)刀沿邊緣切割剝離。需注意，碳化過程可能產(chǎn)生二氧化硅顆粒，需用超聲波清洗機(jī)配合去離子水進(jìn)行二次清潔。

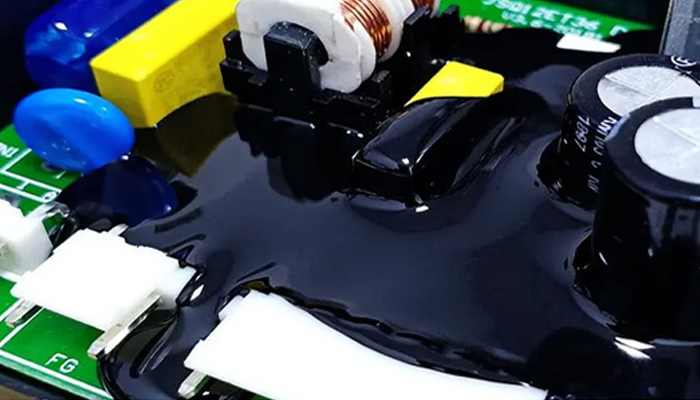

二、有機(jī)硅灌封膠的除膠技術(shù)

有機(jī)硅灌封膠的彈性特征使其具有獨特的去除邏輯。對于軟質(zhì)膠體，直接用美工刀劃開表層后整塊剝離即可，實驗室測試表明，該方法的元器件損傷率低于3%。對于硬質(zhì)膠體，需采用機(jī)械-化學(xué)復(fù)合法：先用砂紙打磨表層至0.5mm厚度，再浸泡于異丙醇溶液中12小時，最后用塑料刮刀清理殘留。需特別關(guān)注，有機(jī)硅膠體與電路板間可能存在毛細(xì)作用殘留，建議用等離子清洗機(jī)進(jìn)行表面活化處理。

三、環(huán)氧樹脂灌封膠的除膠挑戰(zhàn)

環(huán)氧樹脂灌封膠的交聯(lián)密度高，常規(guī)溶劑難以滲透。工業(yè)實踐中，多采用以下方案：對于薄層膠體（<2mm），使用激光剝離技術(shù)，參數(shù)設(shè)置為波長1064nm、功率50W、掃描速度2000mm/s，可實現(xiàn)90%以上的去除率。對于厚層膠體，需先進(jìn)行熱軟化處理：將電路板置于150℃烘箱中30分鐘，隨后用定制鎢鋼刀片進(jìn)行刮除，刀片角度需控制在15-20°。需強(qiáng)調(diào)，環(huán)氧樹脂熱解可能產(chǎn)生有毒氣體，操作環(huán)境需配備活性炭吸附裝置。

四、聚氨酯灌封膠的除膠方案

聚氨酯灌封膠的酯基結(jié)構(gòu)使其對堿性物質(zhì)敏感。實驗室驗證表明，5%氫氧化鈉溶液在60℃環(huán)境下浸泡4小時，可使膠體膨脹率達(dá)300%，此時用硅膠鏟可輕松剝離。對于精密器件，推薦采用有機(jī)溶劑溶脹法：將設(shè)備浸泡于N-甲基吡咯烷酮（NMP）中24小時，膠體強(qiáng)度下降80%后，用軟毛刷配合異丙醇清洗。需注意，NMP具有生殖毒性，操作人員需佩戴防毒面具及丁腈手套。

總之，選擇合適的灌封膠去除方法是很重要的。電子灌封膠的去除是技術(shù)密集型操作，需根據(jù)膠體類型、元器件特性、環(huán)保要求制定差異化方案。在使用任何方法之前，應(yīng)仔細(xì)了解材料的特點并遵循相應(yīng)的操作指南，以確保安全和有效地去除灌封膠。隨著電子封裝技術(shù)向微型化、集成化發(fā)展，除膠工藝將向自動化、綠色化方向演進(jìn)，這需要材料科學(xué)、機(jī)械工程、環(huán)境科學(xué)的跨學(xué)科協(xié)同創(chuàng)新。更多關(guān)于電子灌封膠除膠的知識請持續(xù)關(guān)注研泰化學(xué)官網(wǎng)。
